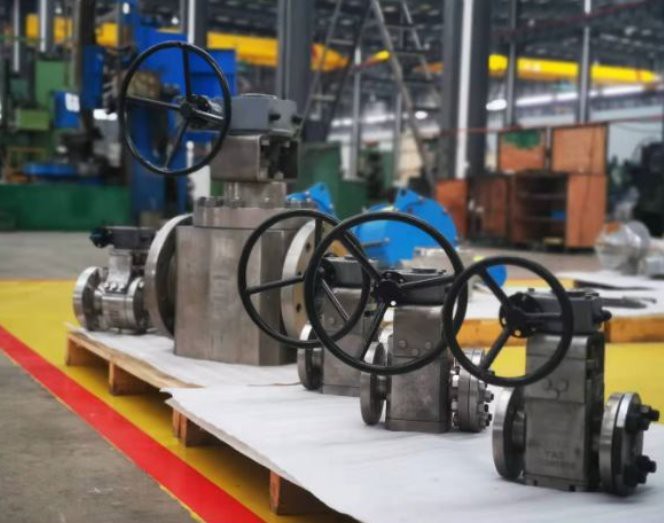

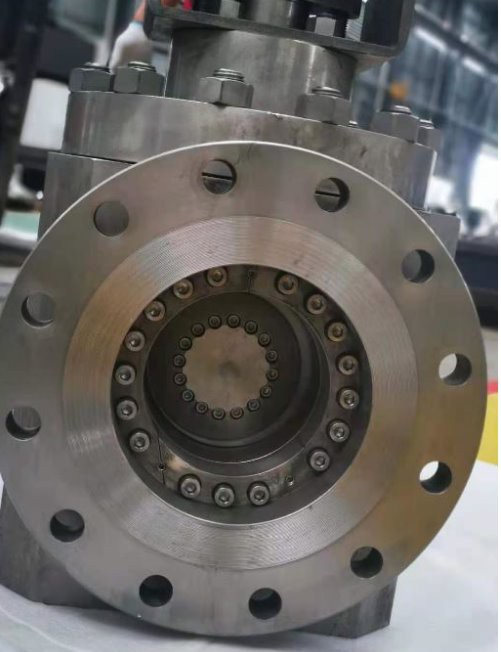

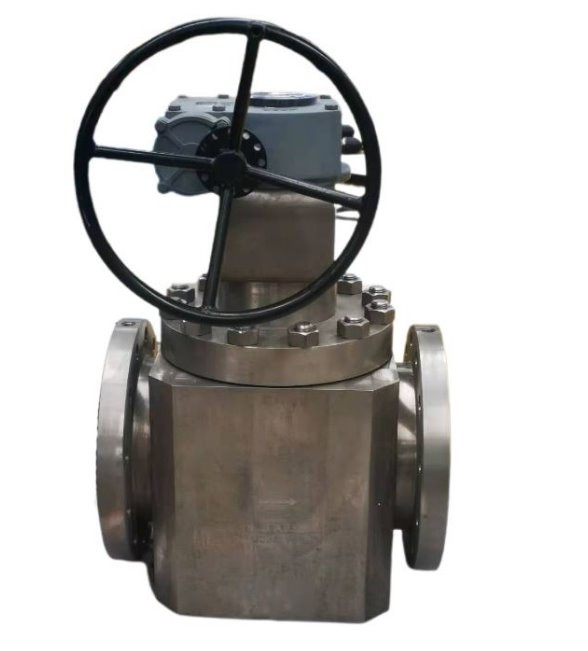

Catàleg de vàlvules de papallona de titani

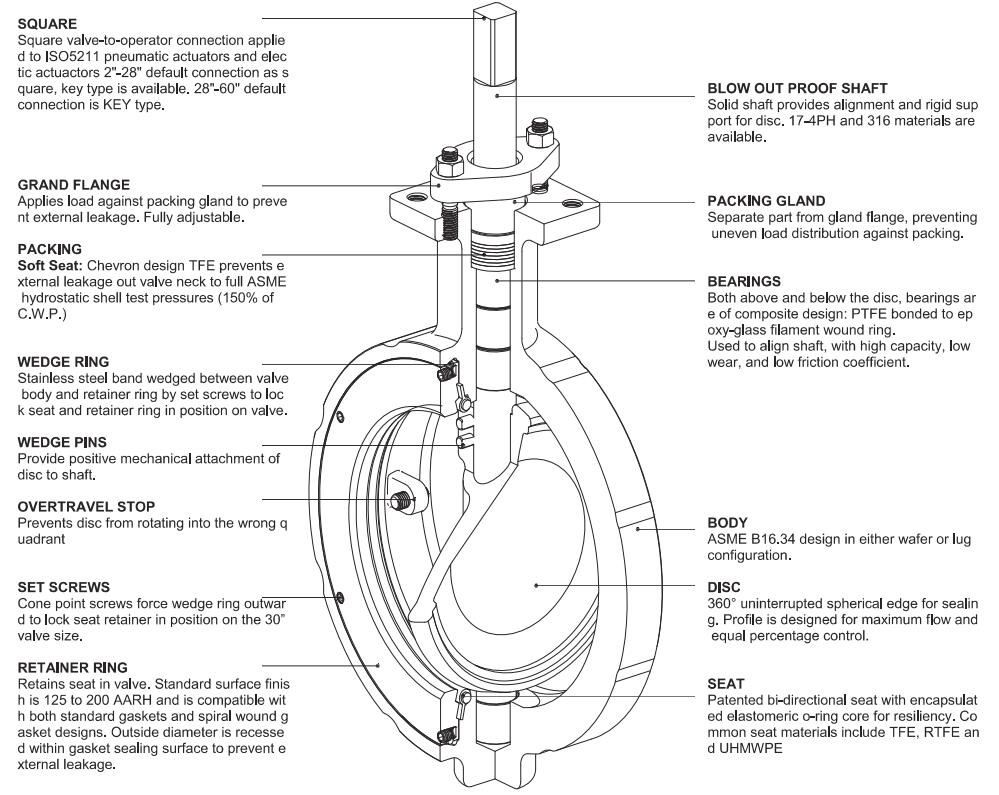

| L'estructura de la vàlvula |
| Sealin bi-direccional |
Seient no-comprimit a mesura que s'acosta el disc.
Disc en posició tancada, sense pressió de línia. Disc en posició tancada, pressió de línia aplicada des de aigües amunt.
Disc en posició tancada, pressió de línia aplicada des de
riu avall.

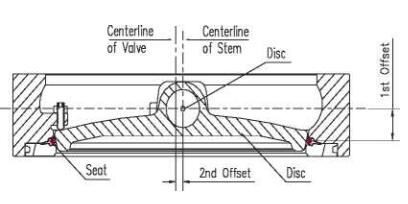

Disseny doble offset/excèntric
El disseny de doble desplaçament de la Tipvalve Buttefly Vai d'alt rendiment assegura un desgast reduït del seient i un tancament bidireccional i sense fuites a tot el rang de pressió. En el punt inicial d'obertura del disc, el disc desplaçat produeix una acció semblant a una lleva-, que treu el disc del seient. Aquesta acció semblant a una lleva-redueix el desgast del seient i elimina la deformació del seient quan el disc està en posició oberta. Quan està obert, el disc no entra en contacte amb el seient, per tant, la vida útil del seient s'allarga i es redueixen els parells de funcionament. Quan la vàlvula es tanca, l'acció de la lleve-com converteix el moviment giratori del disc en un moviment de tipus lineal per empènyer eficaçment el disc cap al seient. L'acció d'eixugament del disc contra el seient evita l'acumulació de material no desitjat-a partir de purins o sòlids en suspensió |
|
L'estructura suau del seient
| La vàlvula de seient suau proporciona un tancament hermètic bi-de bombolles (fuites zero) mitjançant l'ús d'un seient patentat. Aquest disseny únic del seient crea un segell auto-energitzat al buit -a-aplicacions de baixa pressió. En condicions de pressió més alta, el seient també està dissenyat per permetre, limitar i dirigir el moviment del seient suau contra la vora del disc, fins a les pressions de treball en fred AS ME Class 150, 300 i 600. El seient suau està dissenyat per a serveis elevats amb un desgast mínim i un parell baix. La substitució del seient és una operació senzilla, que no requereix eines especials. |
Disc obert
El disc i el seient no estan enganxats. En aquesta posició, les espatlles del seient són avançades contra les espatlles de la cavitat mitjançant la compressió de la junta tòrica.
El seient està encastat al costat de la cavitat del seient i un cts com una junta a la zona de la ranura de l'anc horing. La cavitat del seient està segellada de l'exposició al fluid del procés i protegeix el seient de l'abrasió i el desgast. La junta tòrica, que està completament encapsulada pel seient, també està aïllada de l'exposició al fluid del procés.
A mesura que augmenta la pressió de la línia, el fluid de procés entra a l'àrea de la paret lateral i aplica una càrrega contra la paret lateral paral·lela-dispaciada i la paret lateral convergent del seient. El disseny del seient i la cavitat permet que el seient es desplaci axialment cap al costat aigües avall tot, però limita el moviment i dirigeix el moviment radialment cap a dins cap al disc; com més gran sigui la pressió de la línia, més estret serà el segell entre el disc i el seient. Com que l'a-anella és elàstica, és capaç de flexionar-se i deformar-se sota càrregues i tornar a la forma original després de retirar la càrrega; és el cautxú el que es deforma, no el material termoplàstic. Aquest segell dinàmic, patentat per Tipvalve, és totalment únic entre les vàlvules de papallona d'alt rendiment.
Disc tancat,Segell auto{0}energitzat
El disc de la vàlvula Tipvalve i el seient estan enganxats i el fluid de procés es troba a baixa pressió. La vora del disc, amb un diàmetre més gran que la llengüeta del seient, dirigeix el moviment del seient radialment cap a fora, fent que el seient es comprimeixi contra les parets laterals convergents de la cavitat. La junta tòrica elastomèrica imparteix una pre-càrrega mecànica entre el disc i la llengüeta del seient mentre és comprimida i aplanada pel disc; aquest és el mode d'energia sei f-per segellar al buit-a -60 psi.
A mesura que el seient es mou radialment cap a fora, les espatlles del seient s'allunyen de les espatlles de la cavitat i obren la cavitat al medi de procés.
Disc tancat,Segell-energitzat a pressió
(Seient aigües amunt)
Disc tancat, segell-energitzat a pressió
(Seient aigües avall)
La vàlvula de seient suau és bi-direccional (en alguns casos, és possible que calguin modificacions per fer funcionar aquest arranjament per al servei sense sortida).
La cavitat i les parets laterals del seient estan dissenyades simètricament per permetre, limitar i dirigir el moviment del seient al disc per segellar dinàmicament amb pressió de línia en sentit invers. La vora del disc és el segment d'una esfera, i el seient està inclinat cap a la vora del disc per segellar amb la pressió de la canonada en qualsevol direcció.
La direcció d'instal·lació recomanada és el seient amunt
| Gamma de producció estàndard | |||
| Classe ANSI 150 | Classe ANSI 300 | Classe ANSI 600 | |
| Valoració-Psi | 285 | 740 | 1440 |
| Valoració-Bar | 20 | 50 | 100 |
| Mida-polzades | 2-60 | 2-48 | 44616 |
| Mida-mm | DN50-DN1500 | DN50-DN1200 | DN50-DN600 |
| PROVES Proves | API 598 | ||
| Especificació cara a cara | ANSI B16.10/API 609/MSS-SP-68/ISO 5752 | ||
| Especificacions de la brida final | ASME B16.5: Classe 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40 | ||
| Connexió | Hòstia, enganxada, doble brida | ||
| Actuaror-Manual | Mànec de palanca, operador d'engranatge de cuc | ||
| Actuador-Automàtic | Motor elèctric, pneumàtic de doble efecte, retorn pneumàtic de molla | ||
