CARACTERÍSTICA DE DISSENY DE VÀLVULA DE BOLA

Les vàlvules de bola s'utilitzen àmpliament en la refinació del petroli, la química, la fabricació de paper, la farmàcia, l'alimentació, l'energia de l'aigua, la indústria municipal, l'acer i altres indústries. Entre elles, les vàlvules de bola resistents al sofre-són especialment adequades per a canonades de llarga-distància per a la transmissió de gas natural d'alta-corrosió amb medi d'hidrogen sulfurat i moltes impureses.

REDUCCIÓ COMPLETA

Per tal de satisfer les diferents necessitats dels clients, oferim dues sèries de vàlvules de bola, de pas total i de pas reduït. El diàmetre interior del canal de les vàlvules de bola de pas total és coherent amb el diàmetre interior de la canonada, que no només pot minimitzar la resistència al fluid, sinó que també facilita la neteja de la canonada.

La resistència als fluids de les vàlvules de bola de coll és molt menor que la de la vàlvula de globus amb el mateix calibre, mentre que el seu pes és un 30 per cent més lleuger que les vàlvules de bola del mateix calibre. Com a resultat, pot reduir eficaçment tant el cost de producció com el preu, i s'utilitza relativament àmpliament.

BL .OW - OUT PROOF STEM

La tija s'està descarregant, amb la seva estructura de segellat invertida amb junta de segellat.

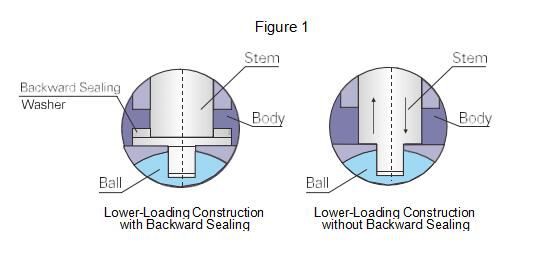

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

SEGELLAT DEL SEient SEGURETAT AMB EL INCENDI

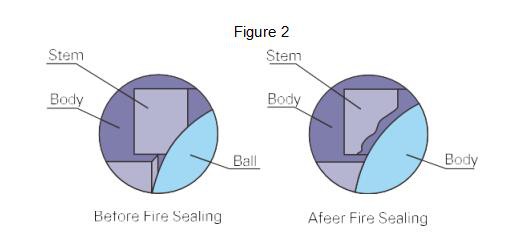

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

CONSTRUCCIÓ DE PROTECCIÓ- ESTÀTICA

La vàlvula de bola es pot dissenyar com una construcció de protecció estàtica- segons sigui necessari, és a dir, el muntatge

molla conductora entre el cos del globus i la tija, o entre la tija i el cos. Després de l'estàtica generada durant l'obertura, la vàlvula es podia conduir a les canonades i després a terra a través del pas preestablert -estàtic per eliminar l'estàtica. El disseny treballa per evitar l'encesa del medi combustible per foc estàtic-per a la seguretat del sistema. (Com es mostra a la figura 3)

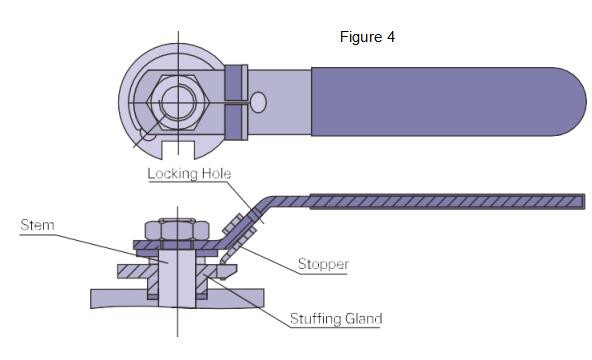

DISPOSITIU DE BLOC DE INTERL

Per a les vàlvules instal·lades a l'exterior, aquelles que impedeixen un funcionament inadequat no -obrers i vàlvules, de les quals l'ollisió de la seva tija en ocasions de vibració relativament violenta provoca fàcilment un funcionament inadequat, es pot establir un forat de bloqueig en la posició totalment oberta o completament tancada. i es pot utilitzar un pany si cal, amb l'objectiu d'assegurar la seguretat (Figura 4).

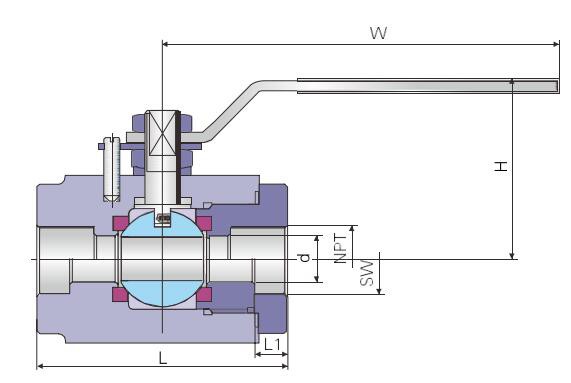

2 VÀLVULAS DE BOLA D'ACER FORJAT 800L .B/1500L ,B

ESPECIFICACIONS DE L'APLICACIÓ

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1). Els extrems soldats de Scoket s'ajusten a ANSI B16.11

2). Els extrems dels cargols conformen a ANSI B1.12.1

3).Els extrems-soldats s'ajusten a ANSI B16.25

3. Test and inspection conform to API598

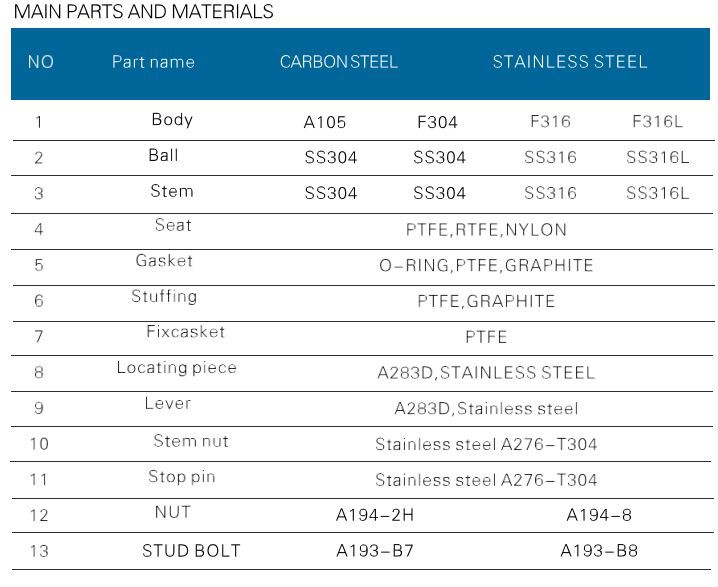

4. Materials conform to ANSI/ASTM

CLASIFICACIÓ DE PRESSIÓ DEL COS DE LA VÀLVULA

Classe 800, màxim 1920 psig @ 100 graus F

Classe 1 500, màxim 3600 psig @ 100 graus F

2 VÀLVULAS DE BOLA D'ACER FORJAT 800 LB/1500 LB

ESPECIFICACIONS DE L'APLICACIÓ

1. Disseny i fabricació conforme a BS5351 MSS SP-118.

2 Els extrems de connexió s'ajusten a:

1). Els extrems soldats de Scoket conformen a ANSI B16.11

2). Els extrems dels cargols conformen a ANSI B1.12. 1

3). Els extrems-soldats a tope conformen a ANSI B16 25

3. La prova i la inspecció s'ajusten a API598

4. Els materials s'ajusten a ANSI/ASTM

CLASIFICACIÓ DE PRESSIÓ DEL COS DE LA VÀLVULA

Classe 800, màxim 1920 psig @ 100 graus F

Classe 1 500, màxim 3600 psig @ 100 graus F

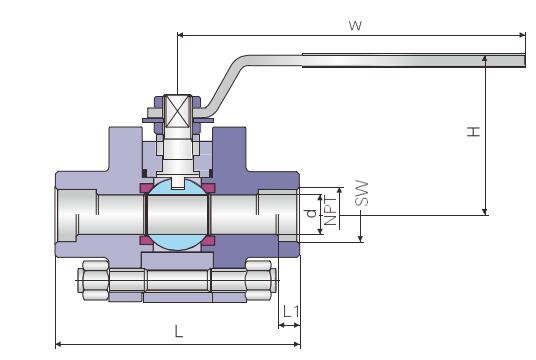

3 VÀLVULAS DE BOLA D'ACER FORJAT 2500 LB

ESPECIFICACIONS DE L'APLICACIÓ

1. Disseny i fabricació conforme a BS5351 MSS SP-118

2 Els extrems de connexió s'ajusten a:

1). Els extrems soldats de Scoket conformen a ANSI B16.11

2). Els extrems dels cargols conformen a ANSI B1.12. 1

3). Els extrems-soldats a tope s'ajusten a ANSI B16. 25

3. La prova i la inspecció s'ajusten a API598

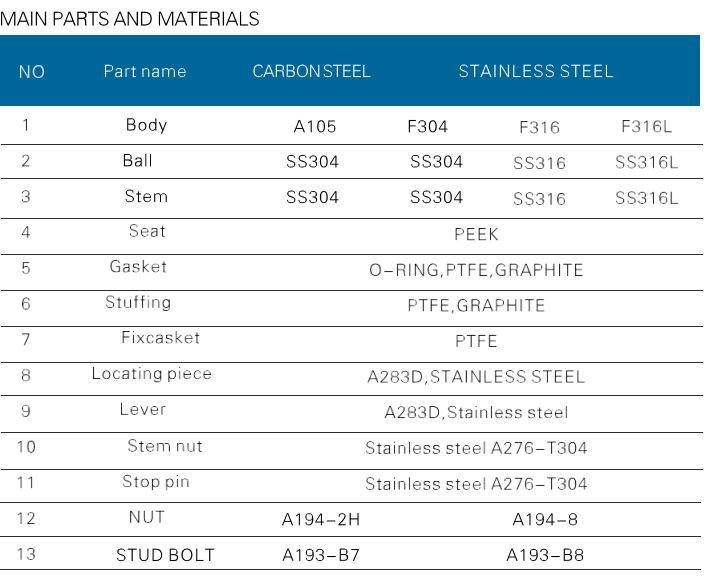

4. Els materials s'ajusten a ANSI/ASTM

CLASIFICACIÓ DE PRESSIÓ DEL COS DE LA VÀLVULA

Classe 2500, màxim 6000 psig @ 100 graus F

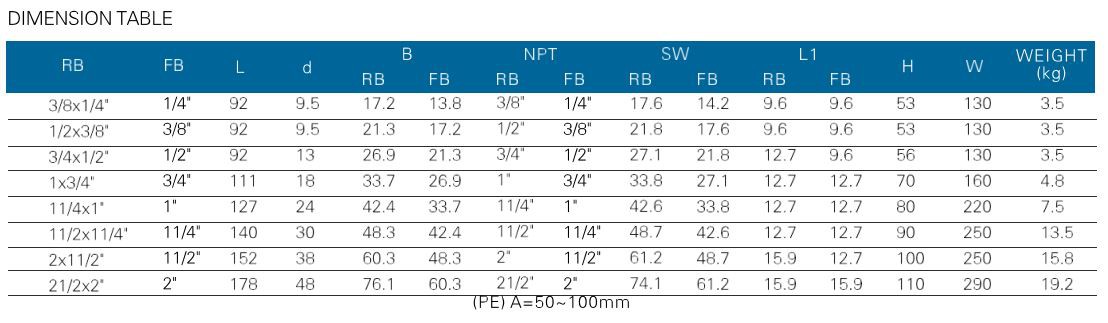

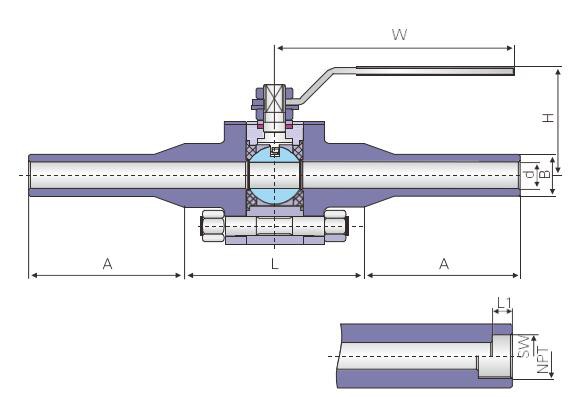

AMB EXTREMS DE TUBO DE 100 MM 3 VÀLVULAS DE BOLA D'ACER FORJAT 800 LB -1500 LB

ESPECIFICACIONS DE L'APLICACIÓ

1. Disseny i fabricació conforme a BS5351 MSS SP-118

2 Els extrems de connexió s'ajusten a:

1). Els extrems soldats de Scoket conformen a ANSI B16. 11

2). Els extrems dels cargols conformen a ANSI B1.12.1

3). Els extrems-soldats s'ajusten a ANSI B16. 25

3. La prova i la inspecció s'ajusten a API598

4. Els materials s'ajusten a ANSI/ASTM

CLASIFICACIÓ DE PRESSIÓ DEL COS DE LA VÀLVULA

Classe 800, màxim 1 920 psig @ 100 graus F

Classe 1 500, màxim 3600 psig@100 F
