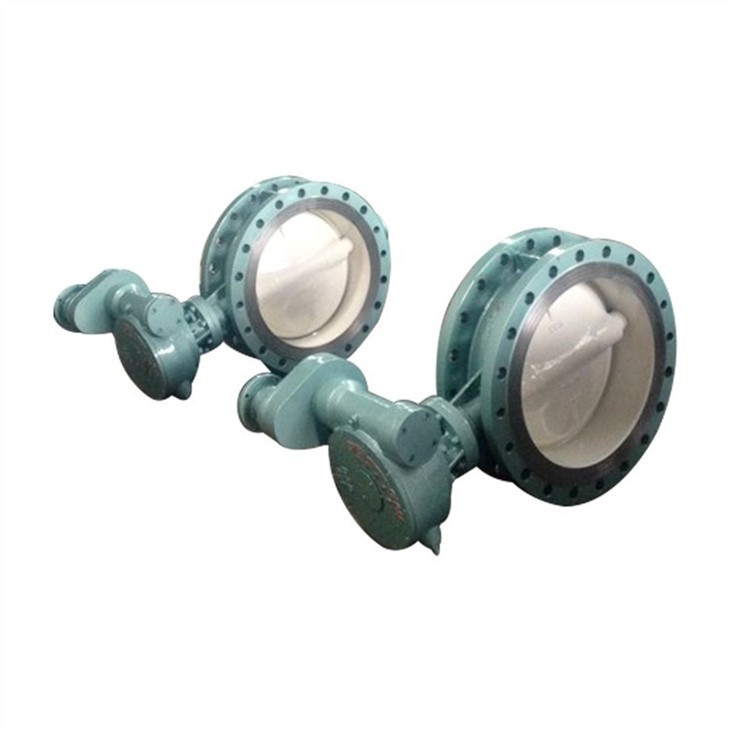

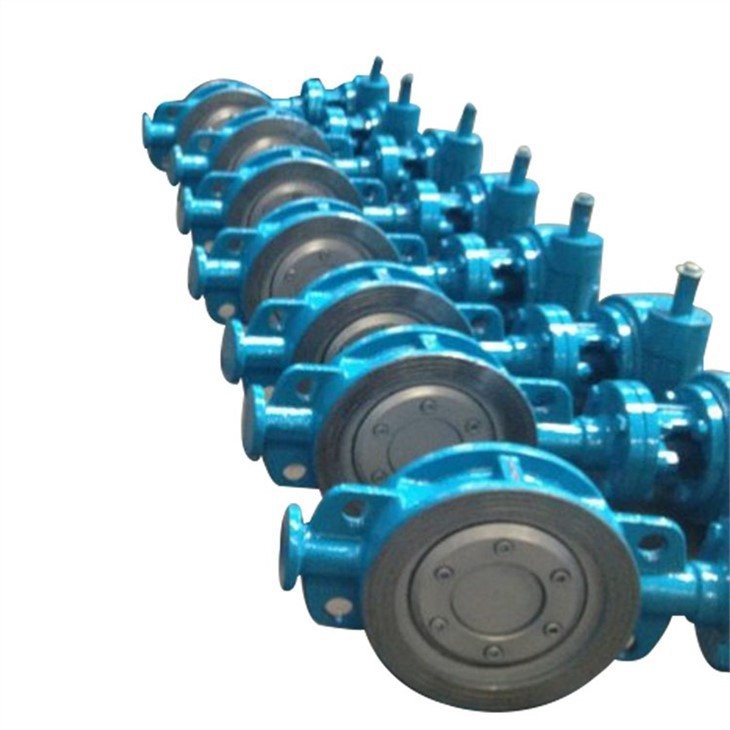

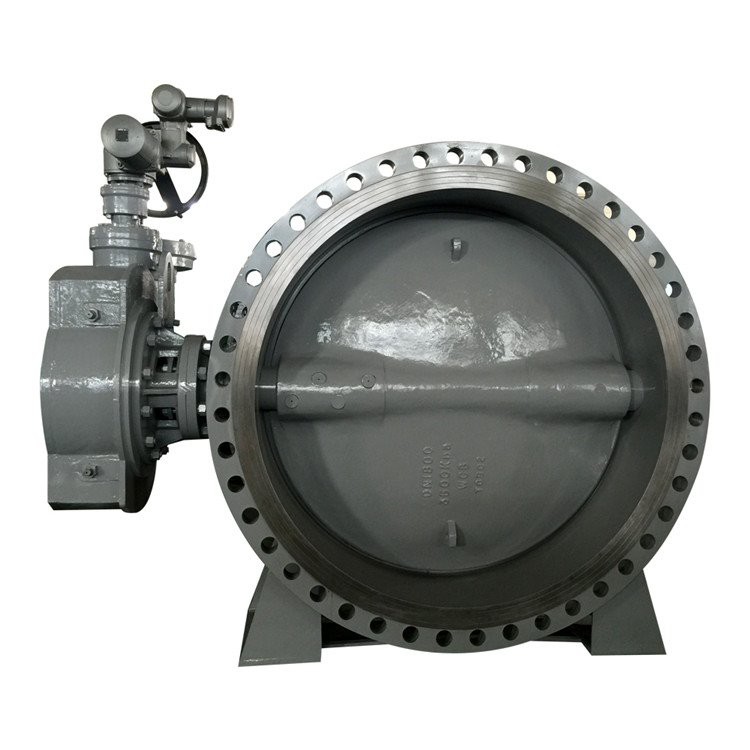

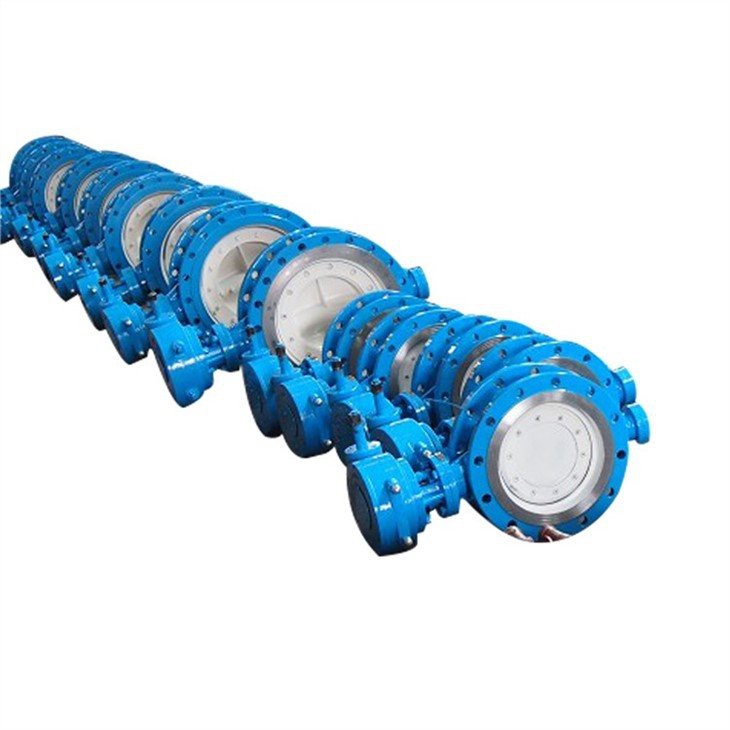

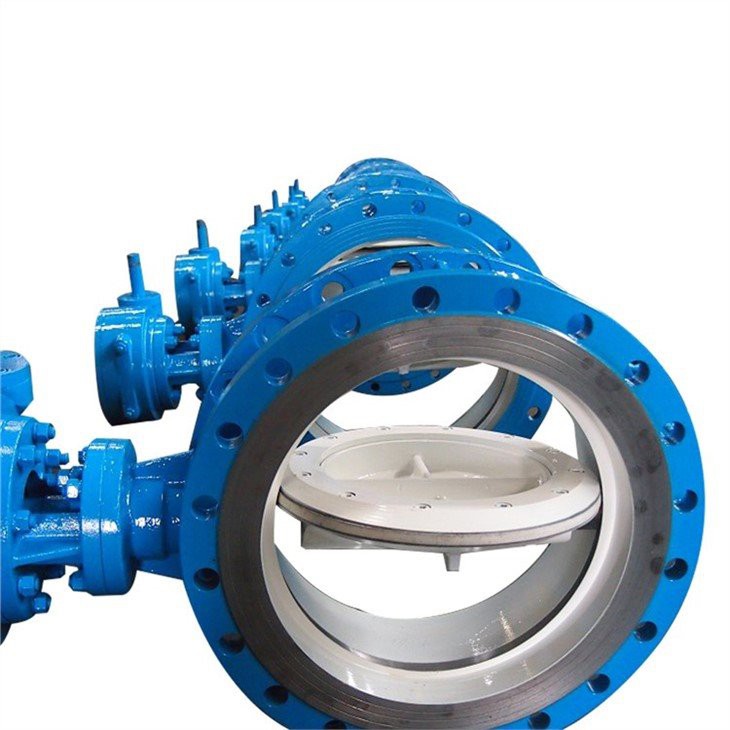

Vàlvula de papallona triple offset EPDM

La seva característica estructural és que, tot i que la posició de l’eix de la tija de la vàlvula excèntrica és excèntrica, l’eix cònic de la superfície de segellat de la placa de papallona es desvia fins a l’eix del cilindre del cos, és a dir, després de la tercera excentricitat, la secció de segellat de la placa de papallona no és A més, és un veritable cercle sinó una el·lipse, i la forma de la superfície de segellat és, per tant, asimètrica, amb un costat inclinat a la línia central del cos i l'altre costat paral·lel a la línia central del cos. La característica més gran del segell EPDM triple excèntric és que canvia fonamentalment l’estructura de segellat, el segellat de posició, però també el segellat per torsió, basant-se en la deformació elàstica del seient de la vàlvula i la pressió superficial de contacte del seient de la vàlvula per aconseguir l’efecte de segellat. Té una estructura senzilla i fàcil manteniment. Fàcil instal·lació, zero fuites i altres funcions.

Funció de disseny +

1. La placa de papallona adopta una estructura simplificada i el coeficient de resistència al flux mitjà és petit

2. La superfície de segellat de la placa de la vàlvula adopta material EPDM, que no és fàcil de corroir i té un bon rendiment de segellat.

3. L'estructura de segellat adopta una estructura de segellat dur de tres excèntrics, a saber: excentricitat radial, excentricitat axial i excentricitat angular. Redueix la fricció durant l'obertura o el tancament de la vàlvula, cosa que garanteix que la vàlvula s'obri i es tanqui de manera flexible i que, com més tancada estigui la vàlvula, més estanca serà la junta. Quan s’obre la vàlvula, la superfície de segellat s’allibera ràpidament, reduint el desgast i allargant la vida útil.

4. Com que l'EPDM és flexible, es pot separar ràpidament, el parell de funcionament és petit i és més manual, flexible, còmode i estalvia energia.

Disseny estàndard +

· Disseny: API 609

· Presencial: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Extrem de brida: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Extrem de soldadura a tope: ASME B16.25

· Prova: API598

· Segur contra incendis: API607 / API6FA

Especificació tècnica +

· Mida: 2 "~ 80" (DN50 ~ DN2000)

· Classe: 150LB / PN6 ~ PN25

· Connexió: doble brida / soldadura a tope / Lug / Wafer

· Funcionament: engranatge sense fi / actuador pneumàtic / actuador elèctric

· Temperatura: -100 ~ 180 ℃

· Aplicació: Aigua de mar / Servei de subministrament d’aigua / Química / Aigua municipal

Opció de material +

· Amplificador&del cos; Disc: acer al carboni (WCB, LCB)

· Acer inoxidable (CF8, CF8M, CF3, CF3M) /

· Acer inoxidable dúplex (4A, 5A, 6A) /

· Aliatge Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Aliatge inconel (CY-40, CW-6MC) /

· Aliatge Monel (M35-1) /

· Aliatge d'alumini de bronze (C95400, C95500, C95800, AB2C)

· Tija: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Segellat suau ： (PTFE, RPTFE, EPDM)

· Seient del cos: Superfície 13Cr / Superfície SS304 / Superfície SS316 / Superfície STL
