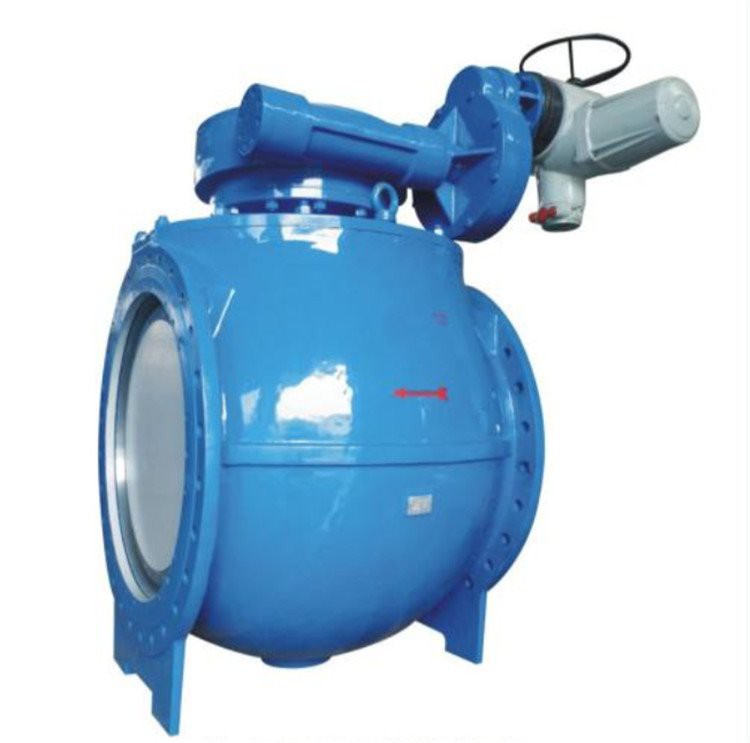

C Tipus excèntric vàlvula de bola sense friccions

La vàlvula de bola tipus C té una estructura simple, un bon rendiment de segellat, un petit volum, un pes lleuger, un menor consum de material i un funcionament senzill dins d'un cert rang de diàmetre nominal. Newlotoke afegeix un disseny excèntric a la vàlvula de bola de la vàlvula de bola de tipus C. En adonar-se de la rotació sense friccions de la pilota durant el procés d'obertura i tancament de la vàlvula de bola, també pot evitar eficaçment el desgast de la bola i la superfície del seient de la vàlvula, i pot reduir el parell que transporta la tija de la vàlvula i l'actuador, i al mateix temps reduir el requisit de la força de la tija de la vàlvula.

Característiques del disseny+

1. Sense resistència al flux del canal DC,

2. El canal de flux està sense obstacles sense acumulació de pols ni embussos,

3. La pèrdua de pressió és petita, i el medi no es dipositarà a la cavitat de la vàlvula;

4. A causa del principi d'excentricitat, l'hemisferi excèntric està completament separat del seient de la vàlvula en obrir-se, sense cap contacte,

5. El parell d'obertura i tancament és petit, l'obertura i tancament es pot completar girant 90 graus, i el funcionament és lleuger i còmode;

6. Quan la vàlvula es tanca sota l'acció de doble excentricitat, l'hemisferi excèntric i el seient de la vàlvula es tornen més estrictes i estrictes, el que aconsegueix plenament un bon propòsit de segellat;

7. L'hemisferi excèntric del tall hemisfèric i el seient de la vàlvula tenen efectes cisaall i esprement, que poden eliminar eficaçment l'escala o brutícia de la superfície de segellat i mantenir un bon precinte.

8. No hi ha fricció entre l'hemisferi excèntric i el seient de la vàlvula, que supera eficaçment el problema de fricció constant entre la superfície de segellat de la bola i la superfície de segellat del seient de la vàlvula de la vàlvula tradicional, de manera que la superfície de segellat està ben protegida.

Estàndard de disseny +

· Disseny: API 6D / API608 / BS 5351

· Cara a cara: API6D / ASME16.10

· Extrem brida: ASME B16.5 / ASME B16.47

· Final de soldadura de butts: ASME B16.25

· Prova: API6D / API598

· Caixa forta contra incendis: API607/API6FA

Especificacions tècniques+

· Mida: 1/2"~120"

· Classe: 150Lb ~ 600Lb

· Connexió: Brida doble / Soldadura de cul

· Funcionament: Engranatge de cuc / actuador pneumàtic / Actuador elèctric

· Temperatura: Vàlvula de bola flotant-240 °C a +850 °C,

· Aplicació: diverses condicions especials de treball com vapor, indústria química, petroli i gas natural, pols, moc, etc.

Opció de material+

· Cos: Acer al carboni (WCB, LCB, WC6, WC9, C5, A105, LF2) /

· Acer inoxidable (CF8, CF8M, CF3, CF3M, F304, F316, F304L, F316L) /

· Acer inoxidable dúplex (4A,5A,6A, F51,F53)

· Pilota: A105 / F6A / F304 / F316 / F53

· Tija: F6A / F304 / 17-4PH / F53

· Espai de surf: surf de STL / Ni60 / Ni55 / Carbur Wolfram / Carbur de crom
